TSV全稱為：Through -Silicon-Via，中文譯為：硅通孔技術。它是通過在芯片和芯片之間、晶圓和晶圓之間制作垂直導通；TSV技術通過銅、鎢、多晶硅等導電物質的填充，實現硅通孔的垂直電氣互連，實現芯片之間互連的最新技術。TSV也是繼線鍵合（Wire Bonding）、TAB和倒裝芯片（FC）之后的第四代封裝技術。

  TSV工藝的優勢：可以通過垂直互連減小互聯長度，減小信號延遲，降低電容電感，實現芯片間的低功耗，高速通訊，增加寬帶和實現器件集成的小型化。

吉致電子JEEZ用于3D封裝TSV化學機械拋光液：

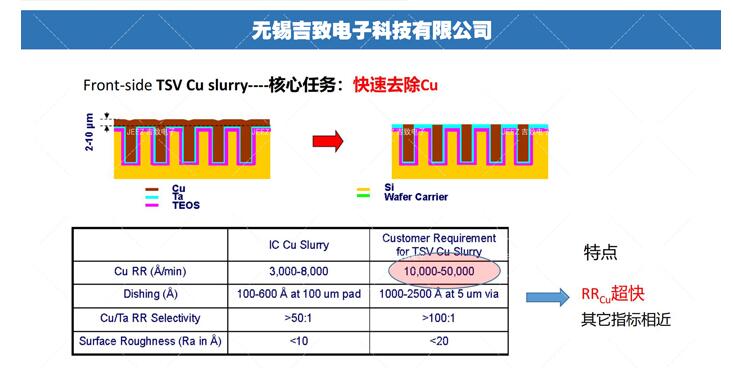

可定制選擇穩定的選擇比，去除速率，對氧化物/氮化物的選擇比。硅精拋液系列具有低缺陷的優點。Cu拋光液系列具有理想的硅和二氧化硅去除速率和選擇比。涵蓋TSV銅/阻擋層Slurry，TSV晶背銅/介質層拋Slurry、TSV晶背硅Slurry、TSV晶背硅/銅Slurry等。具有高去除速率、選擇比可調等優點。以及集成電路制造工藝中淺槽隔離的拋光等等。

本文由無錫吉致電子科技原創，版權歸無錫吉致電子科技，未經允許，不得轉載，轉載需附出處及原文鏈接。http://lygpingan.cn/
