磷化銦（InP）作為第三代半導體核心材料，憑借其優異的電子遷移率、寬禁帶寬度及良好的光電特性，在光通信、毫米波雷達、量子通信等高端領域占據不可替代的地位。磷化銦襯底的表面質量直接決定后續外延生長、器件制備的精度與可靠性，而拋光研磨工藝正是把控這一核心指標的關鍵環節。吉致電子深耕半導體材料加工領域，結合多年實踐經驗，對磷化銦襯底拋光研磨的關鍵工藝進行系統解析，提供磷化銦化學機械拋光工藝相關技術及耗材（磷化銦拋光液/拋光墊）。

一、研磨工藝：奠定高精度基礎

研磨工藝的核心目標是快速去除襯底表面的切割損傷層，修正幾何形狀偏差，為后續拋光工序提供平整、均勻的表面基底。其工藝參數的精準控制直接影響研磨效率與表面平整度，吉致電子通過大量工藝驗證，形成了一套成熟的研磨工藝體系。

1.核心設備選型

工業生產中普遍采用行星式雙面研磨機/化學機械拋光設備CMP工藝。該設備通過上下研磨盤的反向行星運動，帶動置于研磨籃中的磷化銦襯底做復合運動，確保晶片各區域受力均勻、研磨充分，有效避免單面帶式研磨易出現的邊緣翹曲問題。設備的主軸精度、研磨盤平行度校準是保障研磨質量的前提，吉致電子對設備實行定期校準制度，確保設備運行精度穩定在±0.001mm以內。

2.關鍵工藝參數把控

研磨參數的匹配性是實現“高效去損+低損傷殘留”的核心，針對磷化銦材料脆性高、易開裂的特性，吉致電子優化得出關鍵參數范圍：

①研磨壓力：優選150～180N。壓力過小會導致研磨效率低下，無法徹底去除切割損傷層；壓力過大則易產生晶面裂紋、表面崩邊等缺陷，尤其對薄型襯底（厚度＜100μm）需進一步降低至120～150N。

②研磨盤轉速：下定盤轉速控制在4-8r/min，上盤轉速比為1:1.2。低轉速可減少晶片與研磨盤間的摩擦熱，避免磷化銦因高溫發生表面氧化；同時通過轉速配比確保研磨軌跡均勻，降低表面波紋度。

③研磨粉粒徑：選用D50%為4-12μm的氧化鋁（Al₂O₃）研磨粉。粒徑過大易造成表面深劃痕，粒徑過小則會大幅降低去除速率。吉致電子采用分級篩選的研磨粉，確保粒徑分布偏差≤10%。

3.研磨液配方與供給

研磨液由水、氧化鋁磨料、懸浮劑及少量pH調節劑組成，其中Al₂O₃磨料選用400-600目高純度顆粒（純度≥99.9%），可減少雜質污染。懸浮劑采用聚乙烯醇（PVA）或羧甲基纖維素（CMC），確保磨料均勻分散，避免沉降導致的研磨不均。研磨液的供給采用恒壓輸液系統，流量穩定控制在500～800mL/min，保證研磨區域持續處于濕潤狀態，及時帶走研磨碎屑與熱量。

4.預腐蝕輔助工藝

針對高硬度磷化銦襯底，吉致電子創新性采用“化學預腐蝕+機械研磨”復合工藝。通過氫溴酸、磷酸、鹽酸與醋酸的混合溶液（體積比3:2:1:1）對襯底表面進行輕度腐蝕，使表面形成多孔“骨松質”結構，該結構莫氏硬度較原始磷化銦降低30%以上，不僅大幅提升研磨效率，還能有效阻止研磨過程中劃痕的擴展。預腐蝕時間嚴格控制在30～60s，腐蝕后立即進行純水沖洗，避免殘留酸液造成表面晶界腐蝕。

二、拋光工藝：實現鏡面級表面

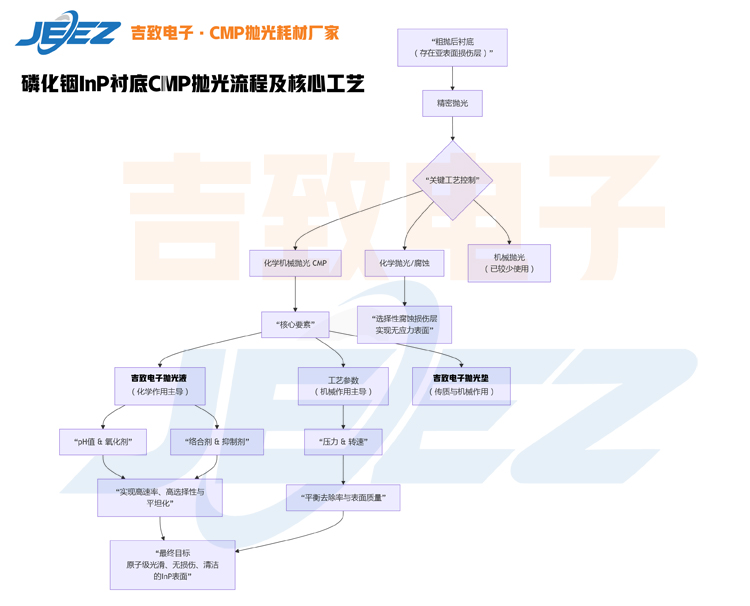

拋光工藝是消除研磨殘留損傷、獲得原子級平整表面的關鍵工序，其核心機理為“化學腐蝕+機械去除”的協同作用：拋光液中的氧化劑與磷化銦表面發生化學反應，生成可溶性磷酸鹽化合物，隨后拋光墊與SiO₂硅溶膠顆粒通過機械摩擦將反應產物去除，循環往復實現表面精修。吉致電子采用“粗拋-中拋-精拋”三段式拋光工藝，層層遞進優化表面質量。

1、分階段：三段式拋光工藝

2、CMP拋光液與拋光墊的關鍵適配

磷化銦的化學穩定性較高，需選用堿性二氧化硅溶膠拋光液以增強化學腐蝕作用。氧化劑的選擇尤為關鍵，高氯酸鹽憑借良好的溶解度和氧化電位，在粗拋階段可快速形成反應層；而精拋階段選用過氧化氫，可通過控制氧化速率避免過度腐蝕。拋光布的選擇需平衡“去除速率”與“表面損傷”：粗拋階段選用硬度較高的壓紋布提升效率，精拋階段選用柔軟的絨毛布減少機械損傷，吉致電子通過定制化拋光布表面紋理，使各階段去除速率與表面質量達到最優平衡。

3.拋光環境與后處理控制

拋光過程需在Class 1000級潔凈車間進行，避免空氣中的顆粒雜質造成二次污染。拋光完成后，立即采用“超聲清洗+兆聲清洗+離心干燥”的三段式清洗工藝：先用50℃的中性清洗劑超聲清洗10min，去除表面殘留拋光液；再通過兆聲清洗（頻率1MHz）去除附著的微小顆粒；最后在1000r/min的離心干燥機中干燥5min，確保表面無水印殘留。

三、吉致電子工藝質量檢測與保障體系

吉致電子建立了全流程質量管控體系，采用高精度檢測設備對拋光研磨后的襯底進行全面檢測：通過原子力顯微鏡（AFM）檢測表面粗糙度，確保精拋后表面粗糙度Ra≤0.5nm；采用激光干涉儀檢測平面度，保證全局平面度≤0.5μm；通過光學顯微鏡（放大500倍）進行表面缺陷檢測，確保劃痕、坑洞等缺陷率≤0.1%。同時，建立工藝參數數據庫，通過大數據分析實現工藝參數的動態優化，保障批量生產的穩定性。

磷化銦襯底的拋光研磨工藝是多參數協同、多環節把控的系統工程，吉致電子憑借對材料特性的深刻理解、精準的工藝參數控制及嚴格的質量管控，為高端半導體器件制備提供了高質量的磷化銦襯底解決方案，助力我國第三代半導體產業的高質量發展。
